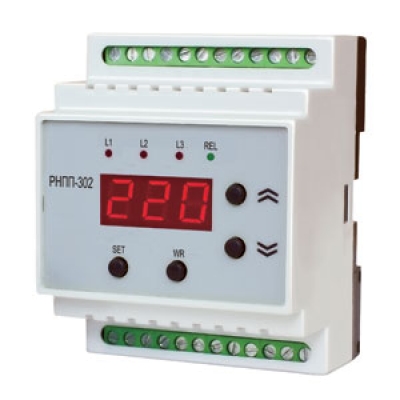

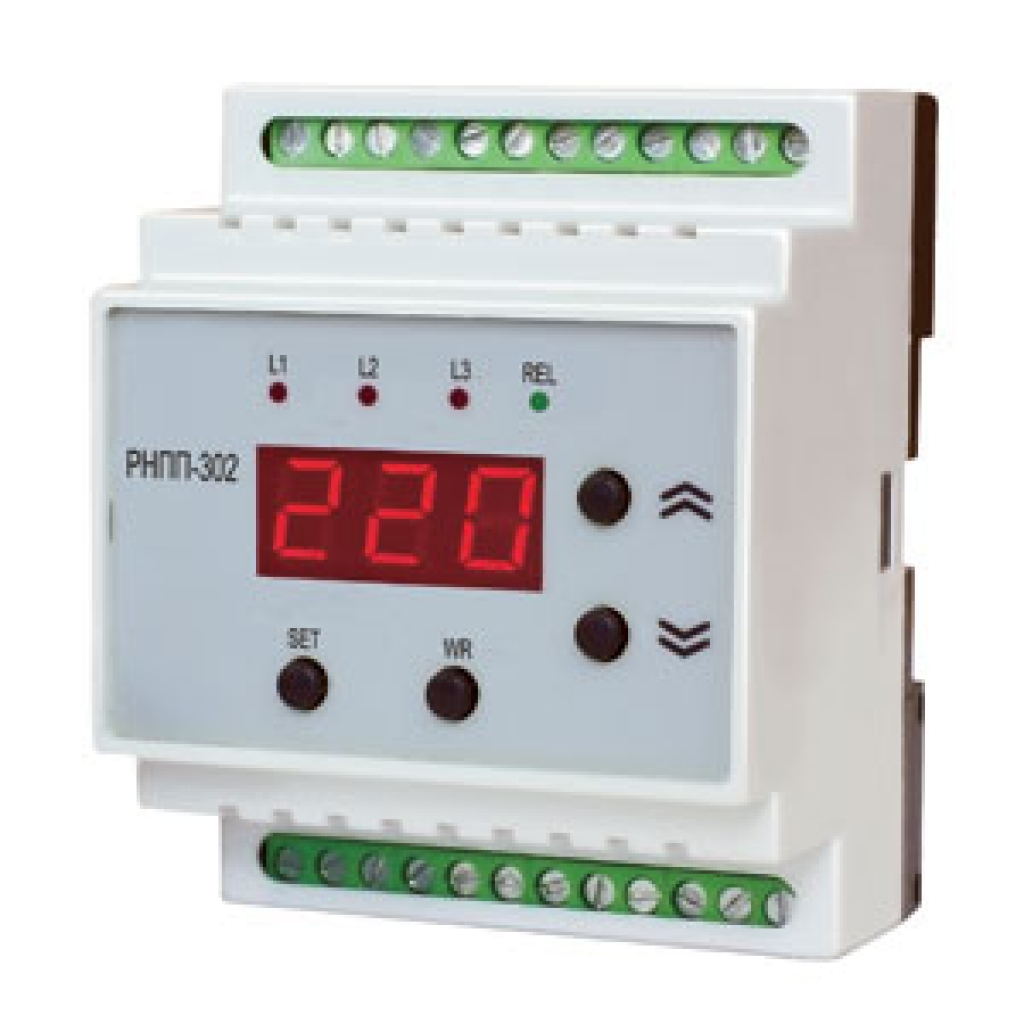

Реле напряжения OptiDin РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
— выход действующего значения напряжения за пределы допустимых порогов;
— нарушения чередования и слипание фаз;
— нарушения полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:
— постоянно индицировать текущее значение напряжения в сети;
— индицировать вид возникшей аварии;
— просматривать (визуализировать) установку режимов и параметров.
С помощью меню пользователь имеет возможность установить:
• режим индикации значений напряжения по фазам;
• режим реагирования реле на цифровой сигнал дистанционного выключения;
• тип реле;
• способ задания отклонения напряжения;
• включение/отключение контроля перекоса фаз;
• включение/отключение контроля порядка чередования фаз;
• режим контроля напряжения на клеммах пускателя;
• вид измеряемого напряжения;
• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• порог допустимого значения перекоса фаз;
• время повторного включения;
• время задержки отключения по минимальному напряжению;
• время задержки отключения по максимальному напряжению;
• время задержки срабатывания по перекосу фаз;
• время задержки срабатывания по обрыву фаз;
• время задержки срабатывания по сигналу аварии на цифровом входе.
Устройство имеет дополнительное реле сигнализации с выведенными нормальноразомкнутыми контактами.
