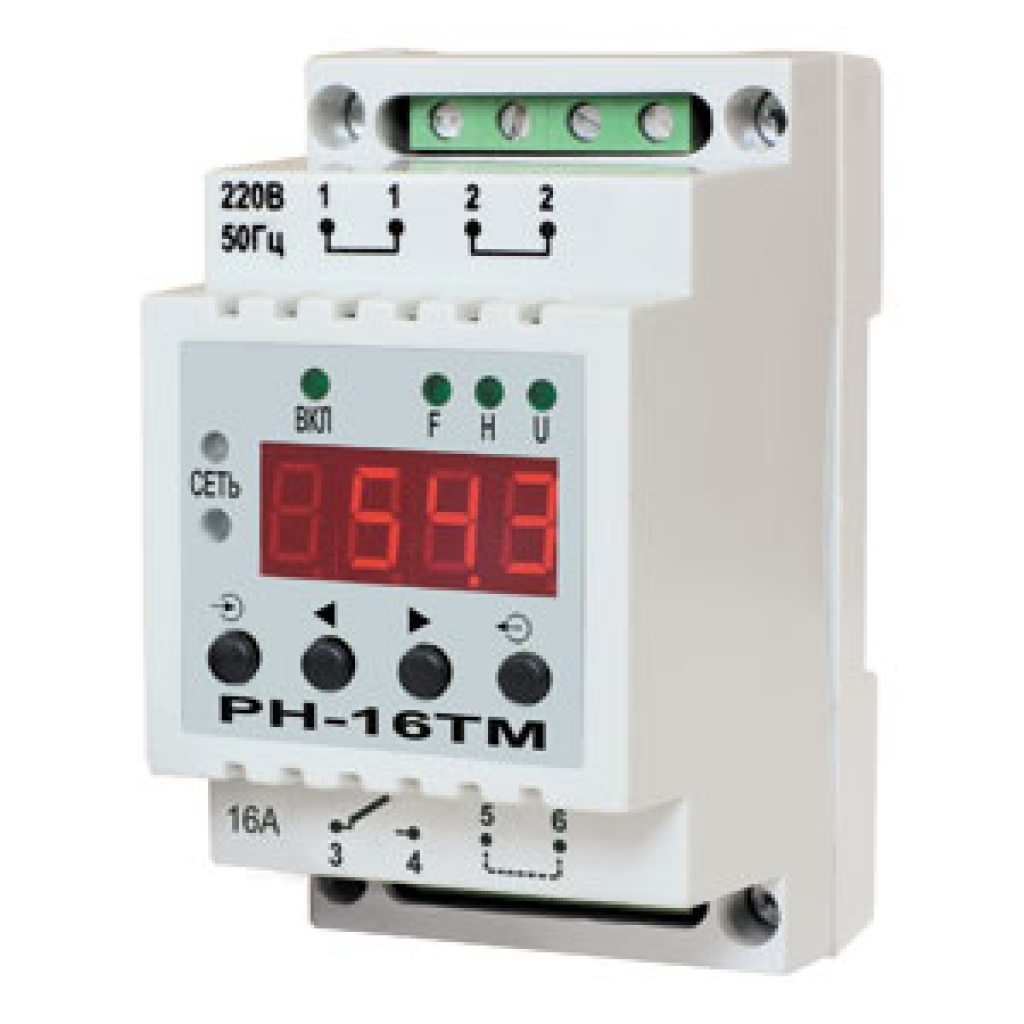

Универсальное реле OptiDin РН-16ТМ совмещает в себе функции: реле напряжения, фотореле, реле реального времени.
Предназначено для:
- включения/отключения нагрузки согласно установленных пользователем времен включения/отключения;
- отключения нагрузки при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети;
- включения/отключения нагрузки согласно установленным пользователем уровням освещенности.
Реле обеспечивает работу в следующих режимах:
недельный таймер; реле напряжения; фотореле; недельный таймер с контролем напряжения; фотореле с контролем напряжения.
Светодиоды на лицевой панели устройства индицируют:
— наличие напряжения в сети;
— состояние нагрузки (включена/отключена);
— режим работы реле.
Четырехразрядный семисегментный индикатор, в зависимости от выбранного режима, индицирует:
• текущее время;
• текущее значение напряжения в сети;
• уровень освещенности;
• поочередно текущее время и значение напряжения в сети;
• поочередно уровень освещенности и текущее значение напряжения в сети.
Фотодиод, контролирующий уровень освещенности, установлен на лицевой панели устройства. Также имеется возможность подключения внешнего фотодиода.
Выходные контакты реле OptiDin РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16А). При необходимости коммутировать большую мощность, необходимо использовать магнитный пускатель.
Меню устройства позволяет:
• выбрать режим работы;
• выбрать и изменить набор параметров;
• очистить текущий набор параметров;
• просмотреть список событий;
• создать список событий;
• установить текущее время;
• установить время включения и отключения нагрузки;
• установить день недели;
• установить порог минимально допустимого значения напряжения;
• установить порог максимально допустимого значения напряжения;
• установить время срабатывания отключения нагрузки по верхнему порогу напряжения;
• установить время срабатывания отключения нагрузки по нижнему порогу напряжения;
• установить время срабатывания отключения нагрузки после восстановления параметров сети;
• установить порог освещенности.
При пропадании сетевого напряжения встроенный аккумулятор обеспечивает хранение установленных параметров в течении одного месяца.
