УЗИП 1 типа предназначены для выравнивания потенциалов при прямом попадании молнии. Они устанавливаются на входе внешних проводников в главном распределительном щите и содержат сменные подключаемые варисторы. Устройства защиты от импульсных перенапряжений 1 типа доступны как с дистанционной сигнализацией, так и без нее. Монтаж на DIN-рейку 35 мм.

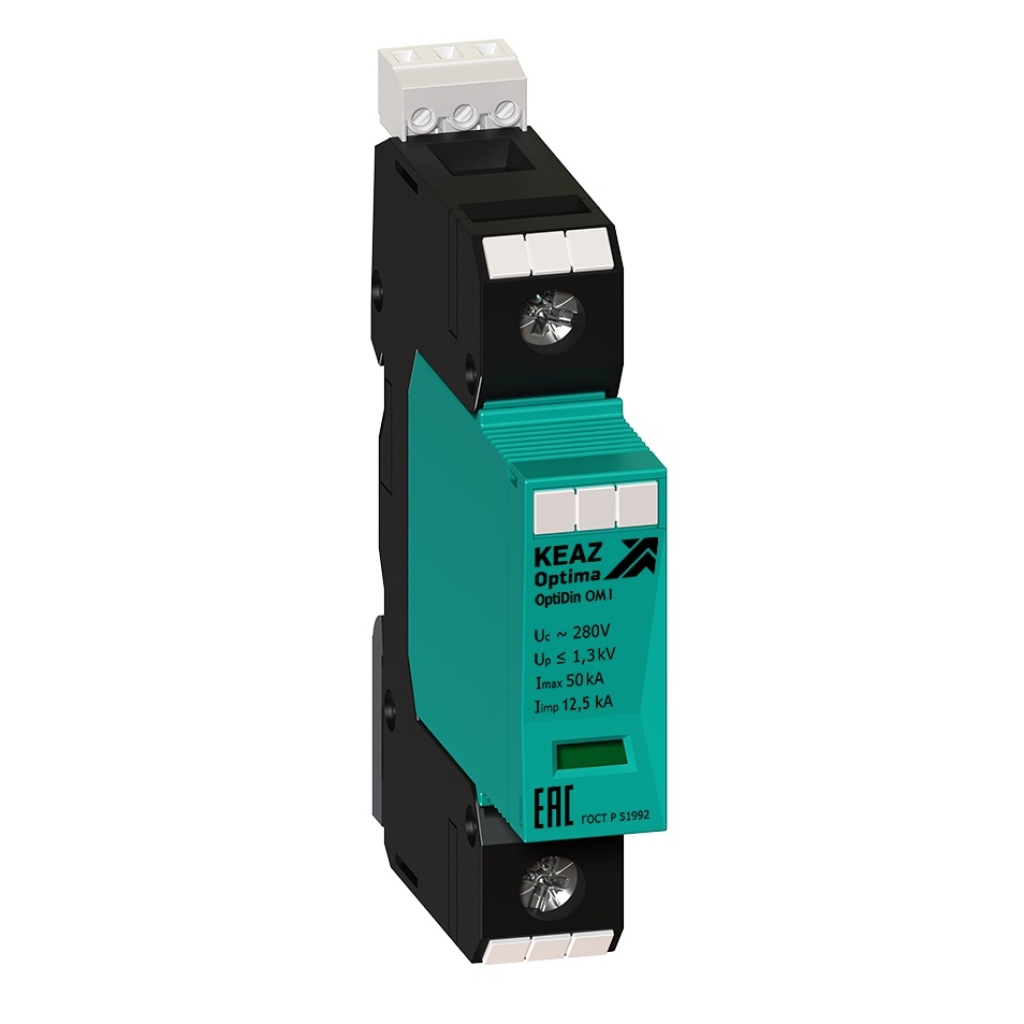

OptiDin OM-I
• Защита питающей электросети и оборудования от волн перенапряжения, вызванных прямым
или непрямым попаданием молнии, в небольших производственных, административных, коммунальных зданиях и отдельных домах
• Понижают энергию перенапряжения и останавливают распространение волн
перенапряжения
• Установка: в главном распределительном щите
• Первый уровень защиты от перенапряжения [T1], грубая защита в трехуровневой системе
• Защита от перенапряжения [ТТ], [Т2] и [Т3] (грубая, средняя и тонкая) всех приборов, установленных в главном распределительном щите
• Хорошая отводящая способность благодаря варисторам MOV
• Исполнение: базовое устройство + подключаемые защитные модули
• Заменяемые модули могут поворачиваться на 180° относительно базового устройства
• Визуальная и дистанционная сигнализация рабочего состояния
• Многофункциональные зажимы для проводников и токопроводящие шины
| KEAZ OptiDin | OM-I | OM-I-N-280/12,5 | OMu-I-N-280/50 |
|---|---|---|---|
| Номинальное напряжение Un, В | ~230 | ~230 | ~230 |
| Максимальное рабочее напряжение Uc, В | ~280 | ~260 | ~260 |
| Уровень защиты от перенапряжения Up, кВ | ≤1,3 | ≤1,5 | ≤1,5 |
| Время срабатывания tA, нс | <25 | <150 | <100 |
| Импульсный ток (10/350) Iimp, кА | 12,5 | 12,5 | 50 |
| Номинальный ток разряда (8/20) In, кА | 30 | 20 | 50 |
| Максимальный ток разряда (8/20) Imax, кА | 50 | 40 | 80 |
| Ожидаемый ток короткого замыкания Ip, кА | 25 | - | - |
| Защита от перегрузки по току gL/gG, А | ≤160 | - | - |
| Остаточный ток IPE, мкА | - | <1 мкА | <1 мкА |
