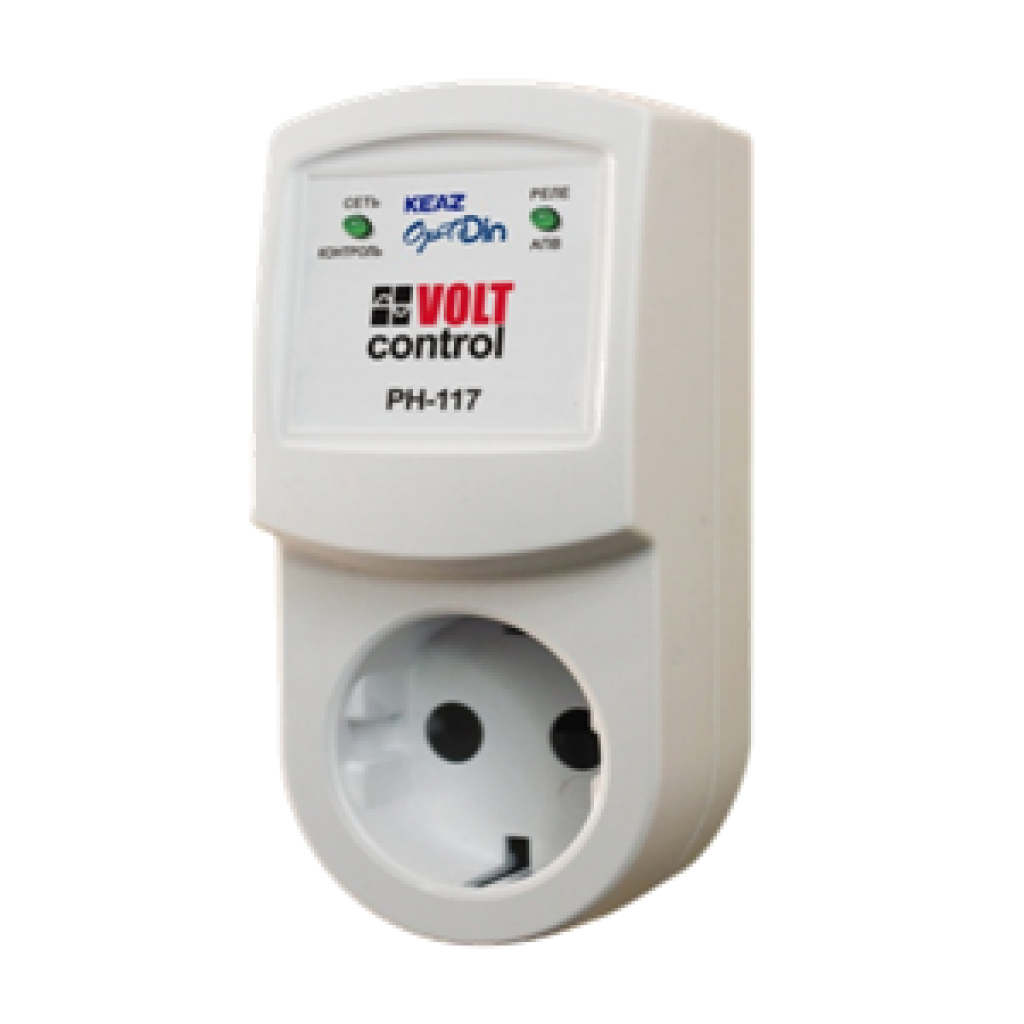

Реле напряжения OptiDin РН-117

Производитель: КЭАЗ
Код Товара: РН-117
996р.

  • Наличие: Нет в наличии


Реле напряжения OptiDin РН-117 предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью до 3,5кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после восстановления параметров сети. OptiDin РН-117индицирует соответствие напряжения электрической сети действующим стандартам, состояние аварии и состояние выходного реле.

Однофазные реле напряжения предназначены для защиты однофазной нагрузки от недопустимых колебаний сетевого напряжения. Имеют широкий диапазон регулировок, в том числе регулировку задержки включения для защиты холодильного, компрессорного и кондиционерного оборудования.

Во всех реле напряжения коэффициент возврата (гистерезис) около 5В.

Диапазон работоспособности реле напряжения — 30–150% от номинального напряжения. При глубоких посадках, а также при резком повышении напряжения автоматически вводится ускорение срабатывания реле. Реле напряжения обеспечивают автоматическое включение нагрузки после восстановления параметров напряжения с определенной выдержкой времени.

Реле напряжения малогабаритны и имеют небольшой вес. Могут применяться как самостоятельные коммутационные аппараты, так и управляющие другими коммутационными аппаратами, например, магнитными пускателями, контакторами.

Характеристи OptiDin РН-117
Номинальное напряжение, В 220
Частота сети, Гц 47-65
Время срабатывания защиты при напряжении выше 285В, с 0,03
срабатывания по Umin, В 160 – 210
срабатывания по Umах, В 230 – 280
время автоматического повторного включения, с 5
Фиксированное время срабатывания при импульсном повышении напряжения более 295 В при длительности импульса более 1,5 мс, с 0,015
Время срабатывания защиты при напряжении ниже 165В, с 7
Время срабатывания защиты при напряжении ниже 145В, с 0,15
Максимальный коммутируемый ток (активной нагрузки), А 16
Точность определения порога срабатывания по U, В до 3
Максимальное напряжение, при котором сохраняется работоспособность, В 400
Гистерезис (коэффициент возврата по напряжению), В, не менее 4
Диапазон рабочих температур, °С от -25 до +40
Суммарный ток потребления от сети, мА до 15
Коммутационный ресурс выходных контактов под нагрузкой 16А, раз, не менее 100тыс.
Коммутационный ресурс выходных контактов под нагрузкой 5А, раз, не менее 1млн.
Габаритные размеры, мм, не более 125 х 58 х 87
Масса, кг, не более 0,15
Климатическое исполнение УХЛ 3.1
