Для того, чтобы правильно соединить солнечных панели, используются специальные коннекторы типа МС4.
Коннекторы МС4 представляют собой влагозащищенные герметичные разъемы для коммутации солнечных батарей, которые применяются во всем мире.
На всех солнечных панелях, которые мощнее 60Вт с обратной стороны из клеммной коробки выходит солнечный кабель с разъемами МС4.
Коннекторы МС4 применяются для облегчения установки солнечных панелей и обеспечения герметичности соединений.
Разъмы абсолютно герметичны, внутри находиться уплотнительное кольцо.

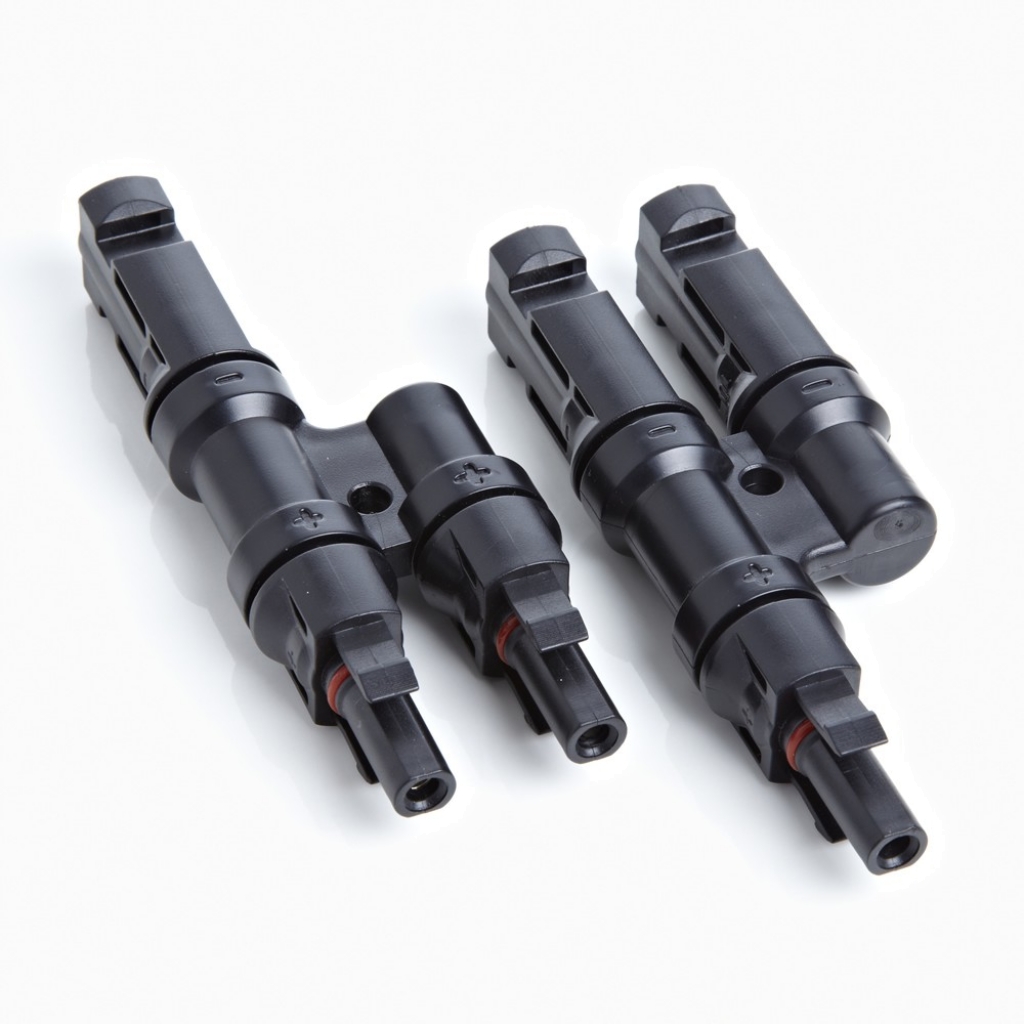

Y-коннектор (разветвитель) предназначен для быстрого и профессионального монтажа солнечных модулей, обеспечивая герметичность и надежность контактов.
Характеристики:
• Максимальный ток: 30А
• Степень пылевлагозащищённости: IP65
• Температурный диапазон: -40℃~+110℃
• Максимальное напряжение: 6000 Вольт (тестирование 6000 вольт 15 минут)
• Материал контактов: медь, позолоченное серебро
В комплект входит 2 Y-коннектора:
1. двух «пап» и одной «мамы»
2. двух «мам» и одного «папы»
Коннекторы общепромышленного стандарта MC4 применяются как в частном, так в и промышленных секторах для соединения солнечных батарей между собой.
Так как все производители (точнее все заводские производители) выпускают солнечные батареи с данным типом коннекторов, то коннекторы MC4 подходят для коммутации между собой солнечных батарей, как Европейских, так и Азиатских производителей.
Гильзы коннекторов MC4 от компании Slocable изготавливаются не штамповкой как у других производителей, а литьём. Покрытие - серебро, а не лужённая медь как у других производителей. Более толстая медь втулок обеспечивает высокие эксплуатационные характеристики.
Пример соединения панелей с помощью разъемов типа МС4:
