Для контроля напряжения трехфазной сети и защиты оборудования, чувствительного к аварии сети (двигатели, трехфазные выпрямители) Отключение трехфазной нагрузки от сети при нарушении порядка чередования фаз, перекосе фаз и ненормированном напряжении по любой из фаз, с возможностью регулирования значений контролируемых параметров.
Конструкция системы

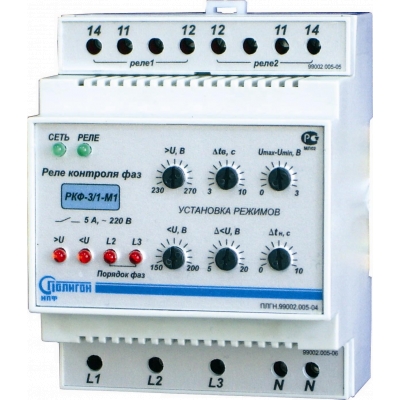

Блок реле контроля фаз РКФ–3/1–М1 выполнен в корпусе (4 мод.) для установки на DIN-рейку.

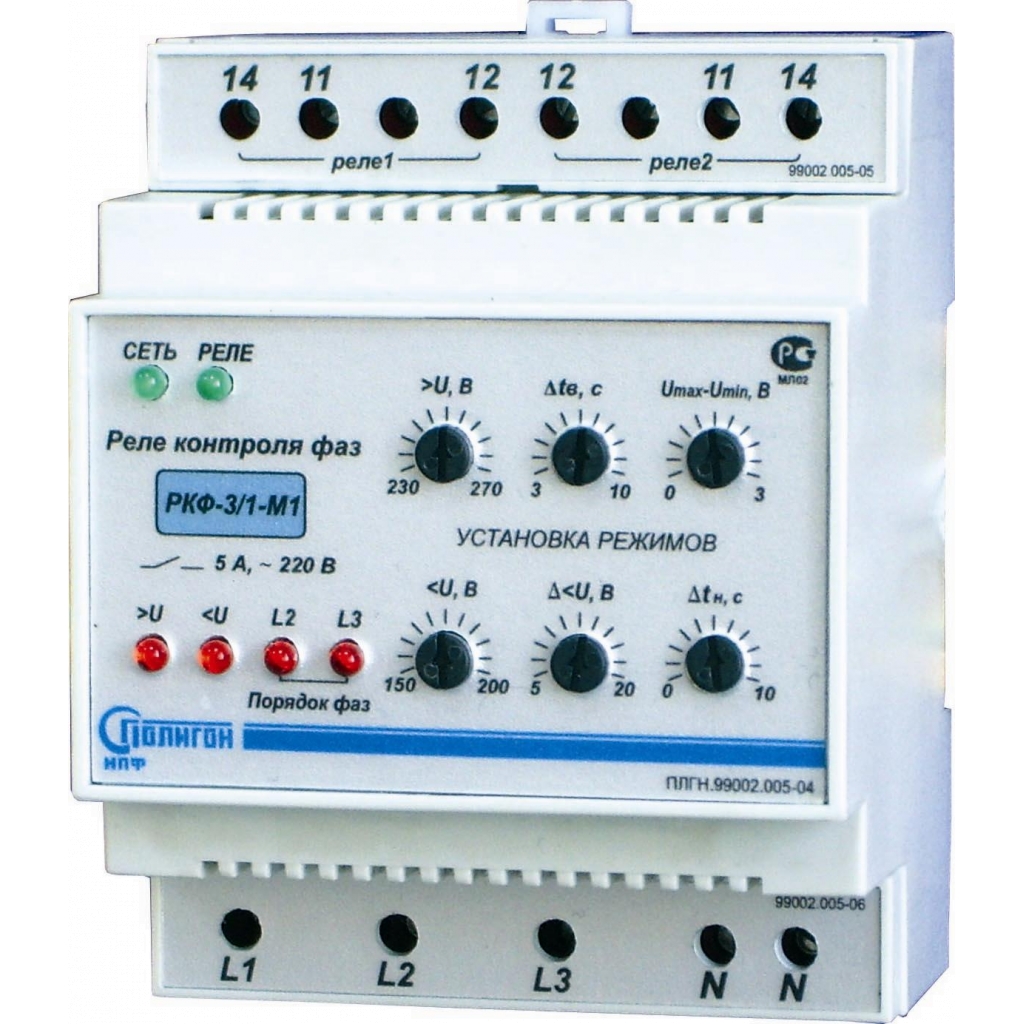

На передней панели блока находятся ручки регуляторов установки режима работы реле и индикаторы состояния сети. На лицевой панели модуля находятся светодиоды индикации.
Индикация нормальной работы «Сеть» и «Реле», индикация неправильного чередования фаз или «обрыва» фаз «L2», «L3», уровень фазных напряжений по сравнению с пороговыми значениями «>U», «<U». Пороговые значений напряжения:
«>U» верхний порог отключения;
«<U » нижний порог отключения;
«Δ<U» гистерезис нижнего порога;
Umax–Umin перекос фаз
Временные параметры задержек переключения - «Δtв», «Δtн»., настраиваются пользователем в зависимости от характера нагрузки. Необходимы для локализации влияния переходных процессов при переключении нагрузки.
Примечание 1: при установке модуля на «слабую» сеть (при включении нагрузки наблюдается сильное падение напряжения) и неверных настройках возможно зацикливание при переключении.
Например: «Uвп» = 250 В, «Uнп» = 200 В, «ΔUнп» = 5 В, «tвозвр» = 5 мин, «tоткл» = 2 сек, «tвкл» = 1 сек.
Напряжение на первой фазе, с которой питается нагрузка, падает ниже 200 В, МВФ (согласно установленному нижнему порогу 200 В) отключает нагрузку. При этом, так как нагрузка снята, напряжение поднимается, предположим, на 10 В и составит 210 В. Поскольку гистерезис нижнего порога отключения настроен на 5 В, произойдет обратное включение нагрузки и при подключении нагрузки напряжение снова упадет за пределы 200 В и т.д. Для избежания данного цикла необходимо гистерезис нижнего порога настроить на 15 В.
Таким образом, для обеспечения корректной работы системы защиты следует внимательно отнестись к настройке и для определения гистерезиса нижнего порога отключения произвести замер падения напряжения при включении нагрузки. Величина гистерезиса должна быть на 3–5 В больше напряжения просадки сети.
В отличие от большинства импортных и отечественных реле контроля фаз, у которых гистерезис нижнего порога отключения является постоянным и составляет 5–7 В, данное устройство имеет регулируемую настройку от 5 до 20 В, что позволяет избежать зацикливания в «слабых» сетях и соответственно избежать аварии.
Реле контроля фаз РКФ–3/1–М1 имеет достаточно мощный выход управления, что позволяет без установки промежуточных реле работать с контакторами на нагрузках до 200 кВА.
