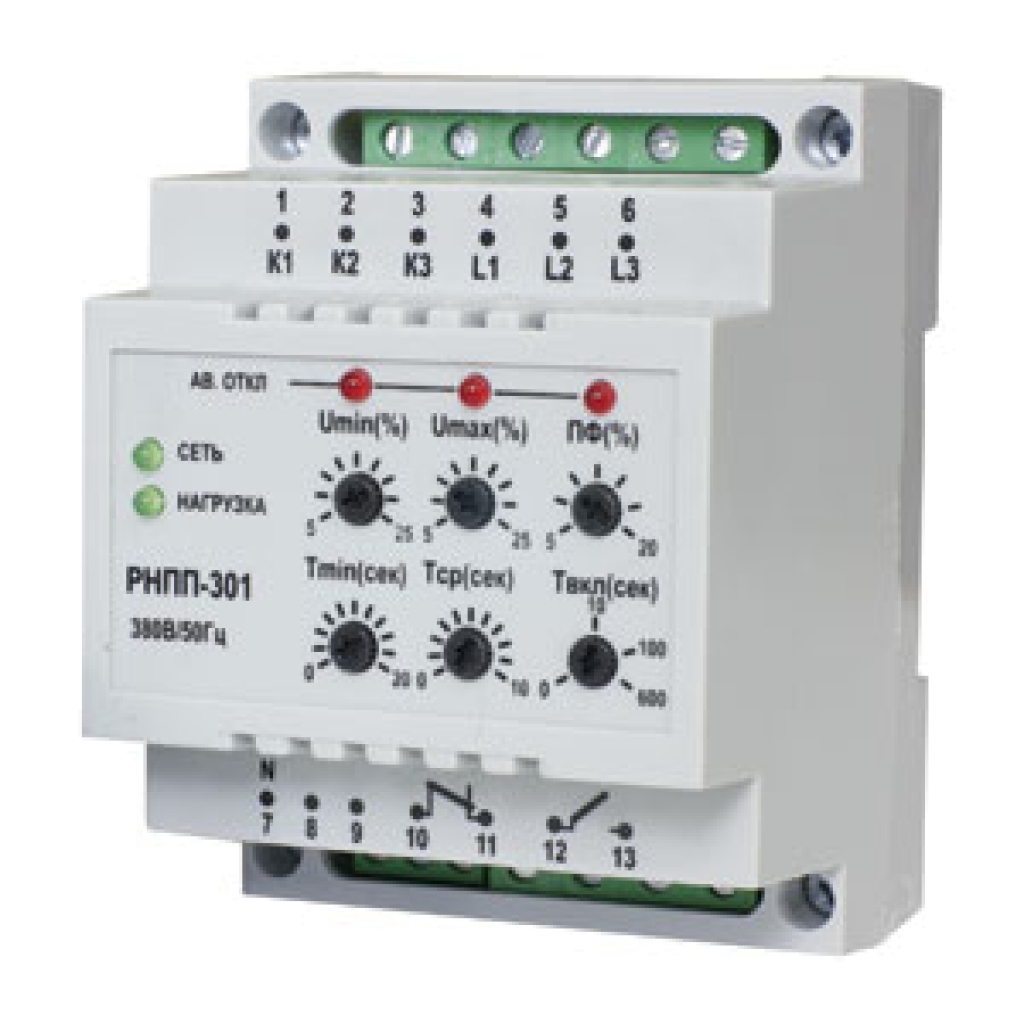

Реле напряжения OptiDin РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
— выход действующего значения напряжения за пределы допустимых порогов;
— нарушения чередования и слипание фаз;
— нарушения полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).
Светодиоды на лицевой панели реле индицируют:
— наличие напряжения в сети;
— состояние нагрузки (включена или отключена);
— вид возникшей аварии.
Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:
• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• порог допустимого значения перекоса фаз;
• время срабатывания отключения нагрузки при аварийном снижении напряжения;
• время срабатывания отключения нагрузки при прочих видах аварии сети;
• задержку времени включения нагрузки после восстановления параметров сети.
Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).
